Thermocouple – เซนเซอร์วัดอุณหภูมิสำหรับงานอุตสาหกรรม
ต้องวัดอุณหภูมิเตาเผา เตาอบ หรือเครื่องจักรที่ร้อนหลายร้อยองศา? Thermocouple คือเซนเซอร์วัดอุณหภูมิที่ทนทานและใช้แพร่หลายที่สุดในโรงงาน — วัดได้ตั้งแต่ติดลบจนถึงกว่า 1,600°C ตอบสนองเร็ว ราคาประหยัด และสั่งผลิตตามหน้างานได้ทุกแบบ

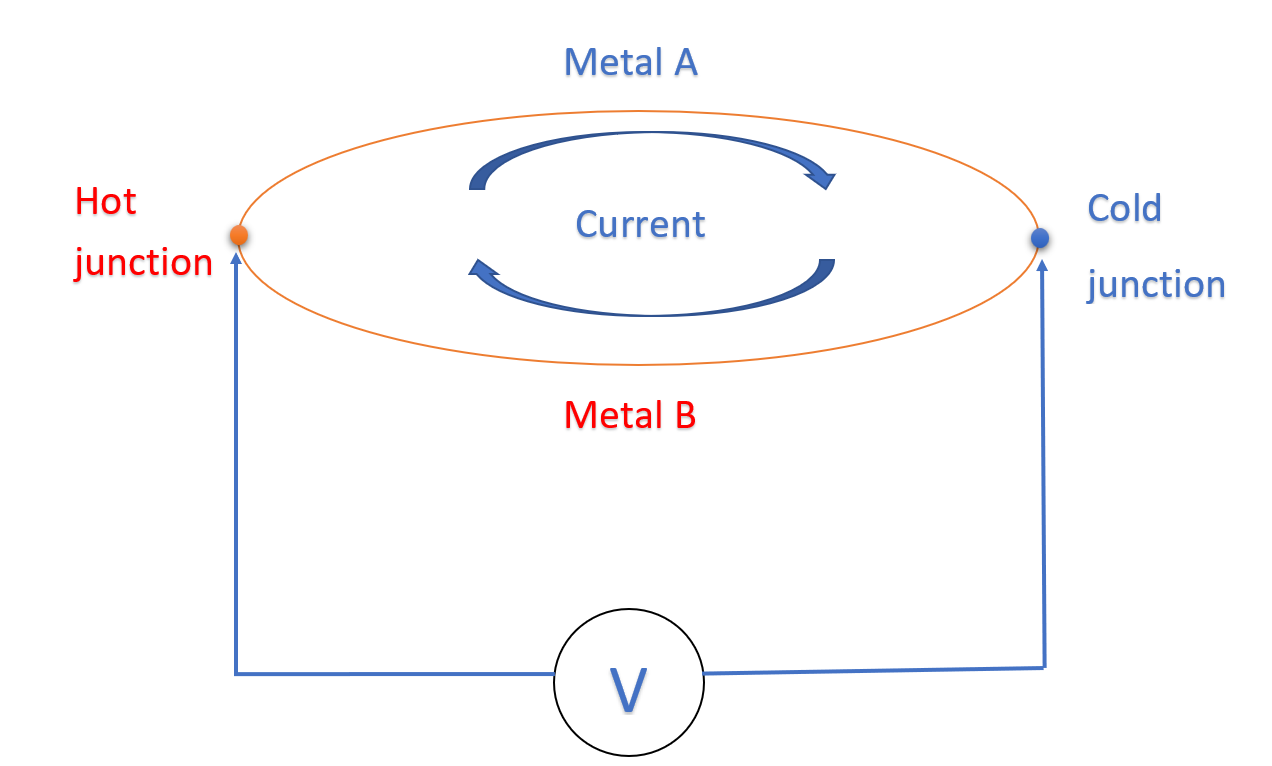

หลักการทำงานมาจากปรากฏการณ์ Seebeck (ค.ศ. 1821) — นำโลหะต่างชนิด 2 เส้นมาเชื่อมปลายเข้าด้วยกัน เมื่อจุดวัดกับปลายสายมีอุณหภูมิต่างกัน จะเกิดแรงดันไฟฟ้าที่แปลงเป็นค่าอุณหภูมิได้
จุดเด่น
- มีครบทุก Type — K, J, T, E, N (โลหะพื้นฐาน ราคาประหยัด) และ R, S, B (แพลทินัม สำหรับอุณหภูมิสูงพิเศษ)
- สั่งผลิตตามหน้างาน: เลือกความยาว ขนาด เกลียว หัวกะโหลก ต่อสายตรง หรือใส่ Connector ได้ตามต้องการ
- Sheath Thermocouple ขนาดเล็กสุด Ø1.6 mm ทนอุณหภูมิสูงถึง 1,360°C ดัดงอเข้าพื้นที่แคบได้โดยไม่เสียหาย
- เปลือก Sheath อัดฉนวน MgO — ทนการสั่นสะเทือน ตอบสนองเร็ว อายุการใช้งานยาว
- สายชดเชย (Extension Wire) แยกสีตามมาตรฐาน ตรวจสอบชนิดได้ง่าย ลดปัญหาต่อผิดขั้ว
ข้อมูลทางเทคนิค
| ชนิด (Type) | K, J, T, E, N / R, S, B (แพลทินัม) |
| ช่วงอุณหภูมิ | โลหะพื้นฐาน: -200 ถึง ~1,300°C (ตาม Type) • แพลทินัม: สูงสุด ~1,700°C |
| เปลือก (Sheath) | SS304 / SS316 / Inconel — ฉนวน MgO หรือแบบ Protection Tube |
| ขนาด | Ø1.6 – 8 mm (Sheath) — ตัดความยาวตามหน้างาน |
| ปลายสาย | หัวกะโหลก, ต่อสายตรง, Connector — ระบุความยาวสายได้ |

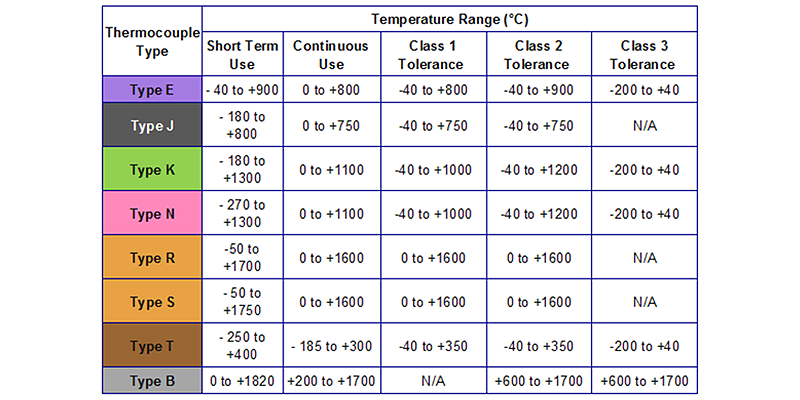

เลือก Type ให้เหมาะกับงาน
แต่ละ Type ใช้คู่โลหะต่างกัน ช่วงอุณหภูมิและราคาจึงต่างกัน

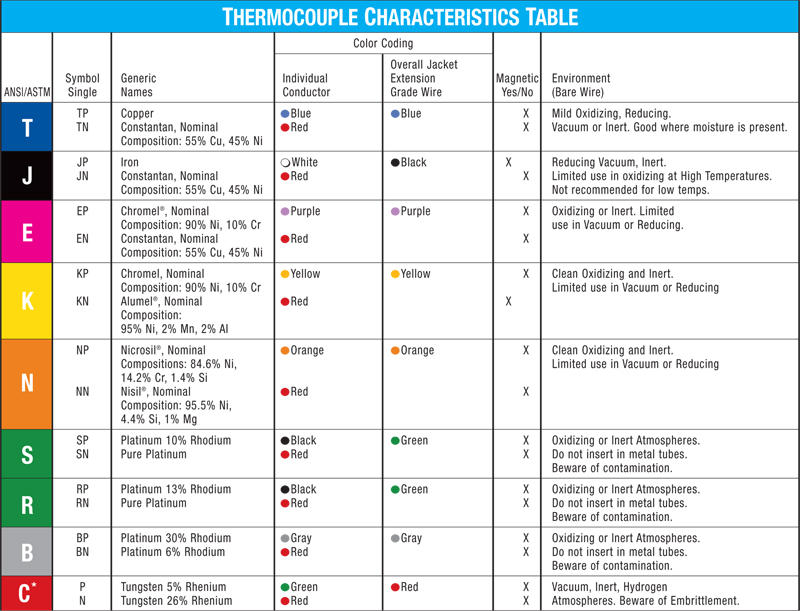

นอกจากช่วงอุณหภูมิ ต้องคำนึงถึงสภาพแวดล้อมหน้างานด้วย (บรรยากาศ Oxidizing / Reducing / สุญญากาศ) เพราะบาง Type ไม่เหมาะกับบางสภาพแวดล้อม

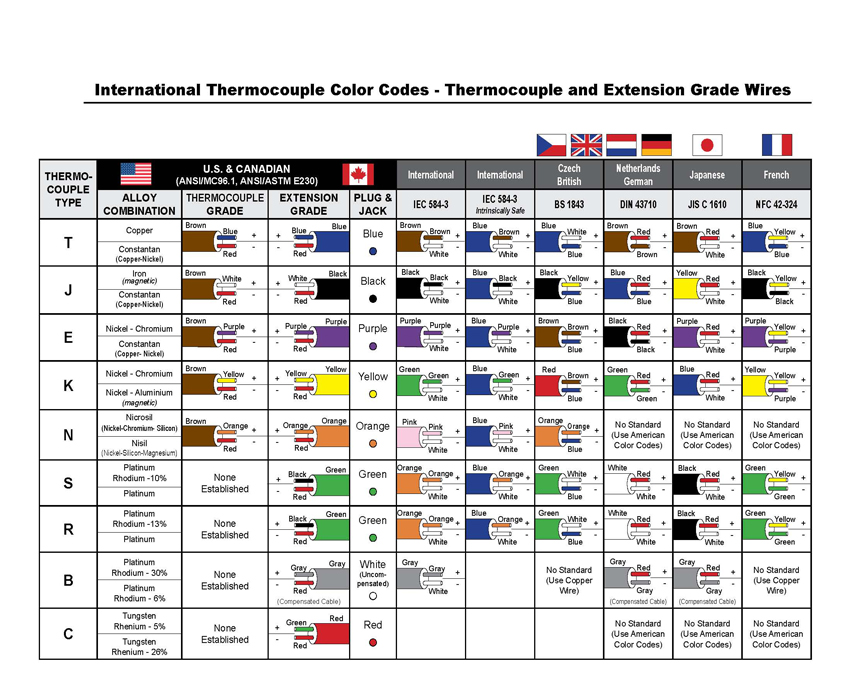

Standard Color Code — ดูชนิดจากสีสาย
เนื่องจาก Thermocouple ตรวจสอบชนิดด้วยการวัดความต้านทานแบบ RTD ไม่ได้ มาตรฐานสากลจึงกำหนดสีของสายแต่ละ Type ไว้ ให้ตรวจสอบและต่อใช้งานได้ถูกต้อง
เหมาะกับงาน
เตาอบ เตาเผา อุตสาหกรรมหลอมโลหะและแก้ว • เครื่องฉีดพลาสติก / Extruder • Heater และระบบควบคุมอุณหภูมิทุกชนิด • งานวัดในพื้นที่แคบหรือมีการสั่นสะเทือน (Sheath Type)
ไม่แน่ใจว่างานคุณต้องใช้ Type ไหน? ปรึกษาวิศวกรของเราฟรี โทร 02-814-1842-3 — เราช่วยเลือกชนิด ขนาด และวัสดุ Sheath ที่เหมาะกับหน้างานให้ก่อนตัดสินใจ
ตารางเทียบแรงดันไฟฟ้า / อุณหภูมิ (ดาวน์โหลด PDF)
⬇ Type B⬇ Type J⬇ Type R⬇ Type S⬇ Type T⬇ Type E
สินค้าที่ใช้ร่วมกัน
ติดตั้งในถัง/ท่อที่มีแรงดันหรือสารกัดกร่อน ใช้ร่วมกับ Thermowell ปลอกป้องกันเซนเซอร์ • เดินสายจากจุดวัดถึงตู้คอนโทรลด้วย สายชดเชย Thermocouple Extension Wire • วิธีระบุสเปคตอนสั่งซื้อ ดู ข้อมูลการสั่งซื้อ Temperature Sensor
Key Specifications & Capabilities (Thermocouple)
| Sensor type | Thermocouple – Seebeck effect, two dissimilar metal legs generating temperature-dependent EMF |
| Common types | Base metal: K, J, T, E, N • Noble (platinum): R, S, B |
| Temperature range | Base metal −200 to ~1,300°C (by type); platinum types up to ~1,700°C |
| Sheath material | SS304 / SS316 / Inconel, MgO-insulated (or protection tube) |
| Sheath diameter | Ø1.6 – 8 mm (Ø1.6 mm rated to 1,360°C) |
| Termination | Head, terminal block, or connector – per requirement |
| Extension wire | Matched alloy, standard colour-coded |
| Typical applications | Furnaces & ovens, melting/casting, injection & extruder machines, heaters and multi-point temperature control, high-temperature or confined locations (sheath type) |
คำถามที่พบบ่อย (FAQ)
Thermocouple คืออะไร ทำงานอย่างไร?
คือเซนเซอร์วัดอุณหภูมิที่อาศัยปรากฏการณ์ Seebeck — นำโลหะต่างชนิด 2 เส้นมาเชื่อมปลายเข้าด้วยกัน เมื่อปลายวัดมีอุณหภูมิต่างจากปลายอ้างอิง จะเกิดแรงดันไฟฟ้า (EMF) ที่แปรตามอุณหภูมิ
Thermocouple มี Type อะไรบ้าง เลือกอย่างไร?
กลุ่มโลหะพื้นฐานมี K, J, T, E, N (ราคาประหยัด) ส่วนกลุ่มแพลทินัมมี R, S, B สำหรับงานร้อนจัด เลือกโดยดูจากช่วงอุณหภูมิที่ใช้งานและบรรยากาศ (Oxidizing/Reducing)
วัดอุณหภูมิได้สูงสุดเท่าไหร่?
กลุ่มโลหะพื้นฐานวัดได้ประมาณ −200 ถึง ~1,300°C แล้วแต่ Type ส่วนกลุ่มแพลทินัม (R, S, B) วัดได้สูงถึงราว ~1,700°C
What is the difference between base-metal and noble-metal thermocouples?
Base-metal types (K, J, T, E, N) are economical and cover up to about 1,300°C, suiting most general applications. Noble-metal (platinum) types R, S and B are used for high-temperature work up to about 1,700°C and offer greater stability and accuracy, at a higher cost.
ทำไมต้องใช้สายชดเชย (Extension Wire)?
สายชดเชยใช้โลหะที่แมตช์กับ Type ตามมาตรฐาน เดินสายจากจุดวัดไปยังตู้ควบคุมได้โดยไม่เพิ่มความคลาดเคลื่อน ต้องต่อให้ถูกขั้วและสีตาม Color Code
เลือกวัสดุ Sheath อย่างไร?
มี SS304, SS316 และ Inconel ภายในอัดฉนวน MgO ขนาด Ø1.6–8 mm เลือกตามช่วงอุณหภูมิและบรรยากาศการใช้งาน (Oxidizing/Reducing) — งานร้อนจัดหรือมีการกัดกร่อนควรใช้ Inconel หรือ Protection Tube
