ท่อส่งน้ำมัน ท่อไอน้ำคอนเดนเสท ท่อเคมี หรือถังพักกลางแจ้ง มักเจอปัญหาเดียวกัน คือ ของเหลวในท่อเย็นลงจนหนืด ตกผลึก หรือแข็งตัว ทำให้ปั๊มเดินไม่ออก ไลน์สะดุด และต้องเสียเวลาไล่ความร้อนใหม่ทุกครั้งที่หยุดเดินเครื่อง การพันฉนวนอย่างเดียวช่วยได้แค่ชะลอการสูญเสียความร้อน แต่ไม่สามารถเติมความร้อนกลับเข้าไปในระบบได้

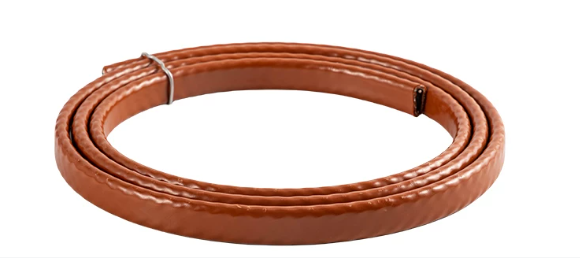

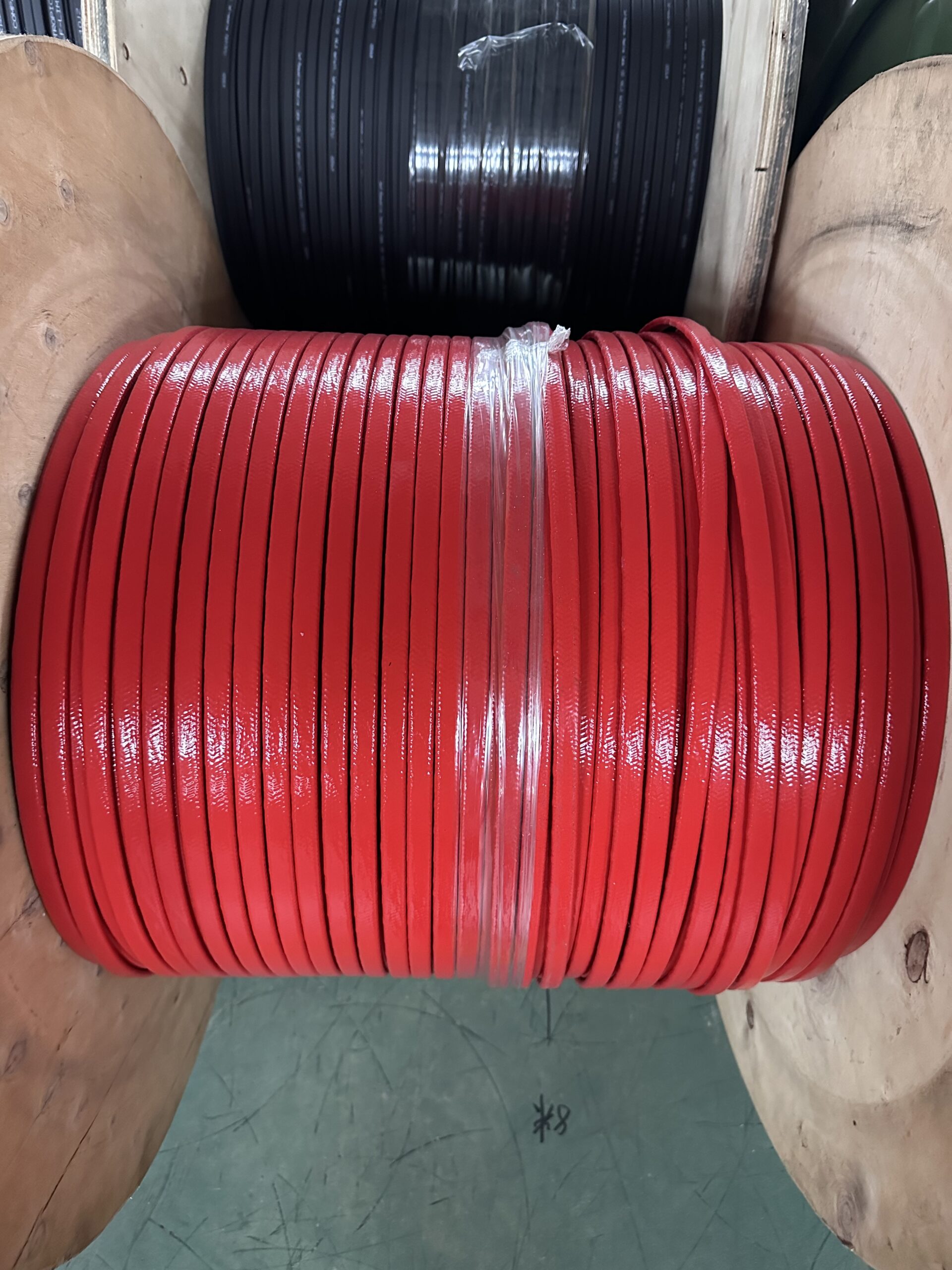

Heat Tracing (สายทำความร้อนพันท่อ) คือการเดินสายไฟฟ้าชนิดให้ความร้อนไปตามแนวท่อแล้วหุ้มฉนวนทับ เพื่อชดเชยความร้อนที่สูญเสียออกไป รักษาอุณหภูมิของไหลให้คงที่ตลอดไลน์ KMI.Team Engineering จำหน่ายสายแบบ Self-Regulating ซึ่งปรับกำลังไฟเองตามอุณหภูมิผิวท่อ จุดไหนเย็นจะจ่ายวัตต์มาก จุดไหนร้อนแล้วจะลดวัตต์ลงเอง จึงไม่เกิดจุด overheat แม้สายจะทับซ้อนกัน
จุดเด่นของสาย Self-Regulating
- ปรับกำลังเองอัตโนมัติ — แกนนำความร้อนเป็น PTC ค่าความต้านทานเพิ่มเมื่ออุณหภูมิสูงขึ้น จ่ายวัตต์ตามความต้องการจริงของแต่ละจุด
- ตัดความยาวหน้างานได้ — ตัดตามระยะท่อจริงได้เลย ไม่ต้องสั่งความยาวตายตัวเหมือนสายแบบ constant watt
- ทับซ้อนกันได้ — พันข้อต่อ วาล์ว หน้าแปลน หรือไขว้สายได้โดยไม่ไหม้ตัวเอง
- ประหยัดไฟกว่า — ไม่จ่ายเต็มพิกัดตลอดเวลา ใช้ร่วมกับเทอร์โมสตัทควบคุมได้อีกชั้น
- มีชีลด์ถัก + ปลอกนอกทนสารเคมี ระดับป้องกัน IP65 และรุ่นกันระเบิด Ex e II CT6 สำหรับพื้นที่อันตราย
รุ่นที่จำหน่าย
| หัวข้อ | Low Temp DXW-14ZPQ | Medium Temp ZXW-14ZPQ | High Temp GXW-14ZPQ |
|---|---|---|---|
| แรงดันไฟ | 220–240V | 220V | 220V |
| กำลังไฟที่ 10°C | 30 W/m | 60 W/m | 60 W/m |
| อุณหภูมิใช้งานต่อเนื่อง (Maintain) | 65°C ±5°C | 105°C | 135°C |
| อุณหภูมิทนสูงสุด (Tolerance) | 105°C | 135°C | 185°C |
| อุณหภูมิติดตั้งต่ำสุด | -40°C | -60°C | -30°C |
| ขนาดสาย (W×H) | 14 × 5.2 มม. ±0.2 | 14 × 5.2 มม. | 14 × 5.2 มม. |
| Bus Wire | 7 × 0.42 มม. | 7 × 0.5 มม. | 7 × 0.5 มม. |
| ฉนวน / ปลอกนอก | Polyolefin / Polyolefin | Polyolefin / Fluoropolymer | Fluoropolymer / Fluoropolymer |
| ชีลด์ | AL-MG Braiding | AL-MG Braiding | Nickel-plated Copper Braid |
| ความยาวสูงสุดต่อวงจร | 100 ม. | 100 ม. | 100 ม. |
| มาตรฐานกันระเบิด | Ex e II CT6 | Ex e II CT6 | Ex e II CT6 |
| ระดับป้องกัน | IP65 | IP65 | IP65 |
หมายเหตุ: สั่งกำลังไฟ W/m อื่นนอกเหนือจากตารางได้ตามลักษณะงาน และยังมีสาย Heater Cable 230V 40 W/m แบบปลอกขาวให้เลือกด้วย สอบถามรุ่นที่เหมาะกับหน้างานได้ครับ

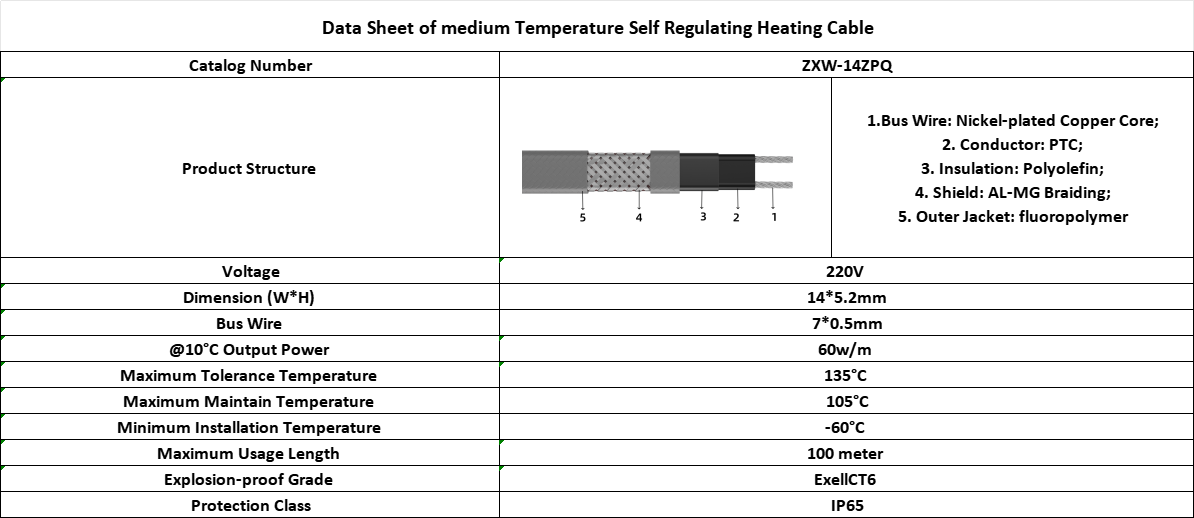

โครงสร้างสาย 5 ชั้น
- Bus Wire — ทองแดงชุบนิกเกิล (รุ่น High Temp เป็นทองแดง) เดินขนานสองเส้นตลอดความยาว
- Conductor — เนื้อ PTC ตัวให้ความร้อนที่ปรับค่าเองตามอุณหภูมิ
- Insulation — ฉนวน Polyolefin หรือ Fluoropolymer ตามรุ่น
- Shield — ชีลด์ถัก AL-MG หรือทองแดงชุบนิกเกิล สำหรับต่อสายดิน
- Outer Jacket — ปลอกนอกทนสารเคมีและความชื้น
งานที่ใช้บ่อย
- ท่อน้ำมันเตา น้ำมันปาล์ม ไขมัน และของเหลวที่หนืดเมื่อเย็น
- ท่อเคมี ท่อกรด ท่อสารละลายที่ตกผลึกเมื่ออุณหภูมิลด
- ท่อน้ำและท่อดับเพลิงในห้องเย็นหรือพื้นที่อุณหภูมิต่ำ
- ท่อคอนเดนเสท ท่อ drain กันน้ำค้างแข็ง
- ถังเก็บ วาล์ว หน้าแปลน และเครื่องมือวัดกลางแจ้ง
- โรงงานปิโตรเคมีและพื้นที่ Hazardous Area ที่ต้องใช้อุปกรณ์กันระเบิด

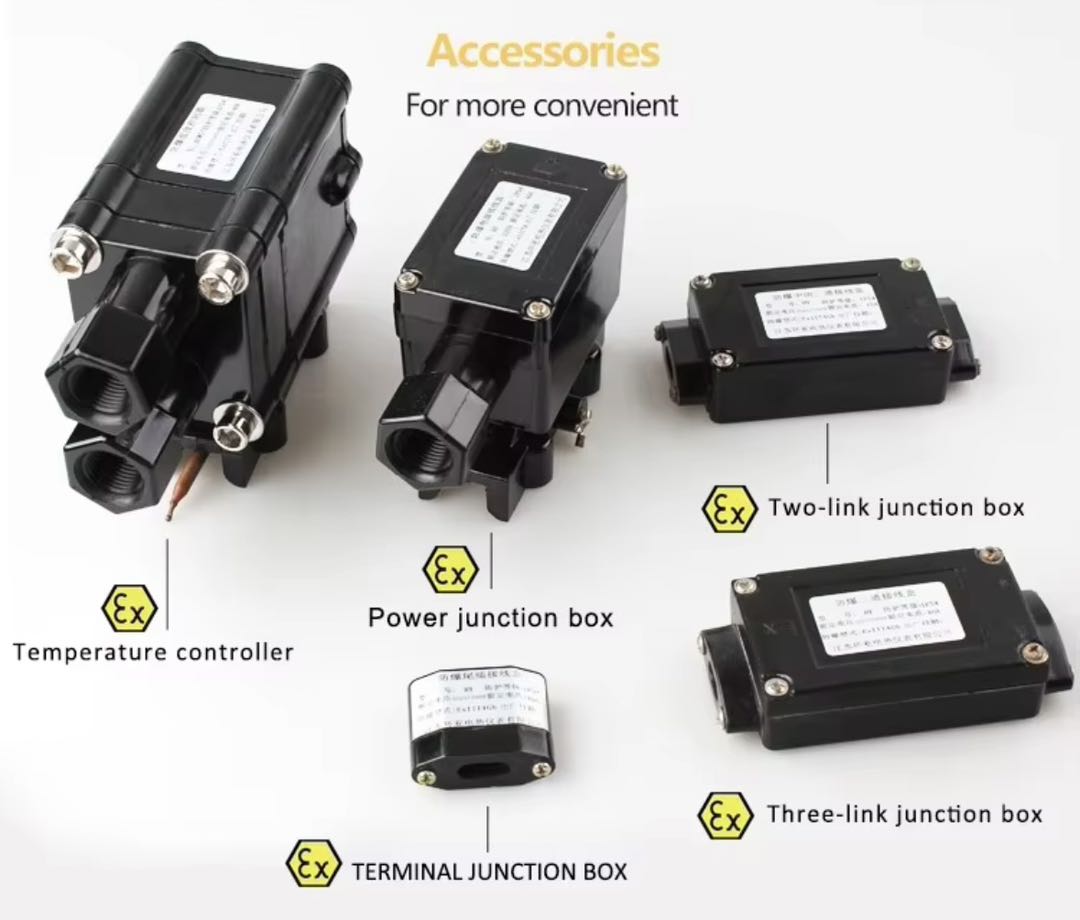

อุปกรณ์ประกอบการติดตั้ง
สั่งพร้อมกันได้ในชุดเดียว ทุกตัวเป็นรุ่นกันระเบิด (Ex)
- Temperature Controller — เทอร์โมสตัทคุมอุณหภูมิผิวท่อ ตัดต่อไฟให้สายอัตโนมัติ
- Power Junction Box — กล่องต่อไฟเข้าสาย
- Two-link / Three-link Junction Box — กล่องแยกสาย 2 และ 3 ทาง สำหรับไลน์ที่มีแขนงย่อย
- Terminal Junction Box — กล่องปิดปลายสาย
- เทปอลูมิเนียมยึดสาย ป้ายเตือน Electric Traced และฉนวนหุ้มท่อ
ข้อมูลที่ต้องใช้ในการเลือกรุ่น
- ขนาดท่อ วัสดุท่อ และความยาวรวมของไลน์
- อุณหภูมิที่ต้องการรักษา และอุณหภูมิต่ำสุดของสภาพแวดล้อม
- ชนิดและความหนาของฉนวนหุ้มท่อ
- จำนวนวาล์ว หน้าแปลน และอุปกรณ์ที่ต้องพันเพิ่ม (คิดเป็นความยาวสายเผื่อ)
- พื้นที่ติดตั้งเป็น Hazardous Area หรือไม่
- แรงดันไฟและจุดจ่ายไฟที่มีอยู่
ส่งข้อมูลเหล่านี้มา ทีมวิศวกร KMI คำนวณ W/m ความยาวสาย และขนาดเบรกเกอร์ให้ฟรี พร้อมจัดชุดอุปกรณ์ประกอบให้ครบ
สินค้าที่ใช้ร่วมกัน
- Thermallox TC4 & TX Series — เครื่องควบคุมอุณหภูมิ PID สำหรับคุมไลน์ heat tracing ในตู้คอนโทรล
- RTD PT100 & PT1000 — เซนเซอร์วัดอุณหภูมิผิวท่อ ความแม่นยำสูง
- Thermocouple — เซนเซอร์วัดอุณหภูมิ สั่งผลิตตามแบบ
- บทความ: ฮีตเตอร์เส้น ราคาและการนำไปใช้ — เปรียบเทียบ Self-Regulating / Constant Watt / MI Cable
สอบถามราคาและปรึกษาการออกแบบ
KMI.Team Engineering จำหน่ายสาย Heat Tracing พร้อมอุปกรณ์ประกอบครบชุด บริการคำนวณโหลดและออกแบบไลน์ให้ตรงกับหน้างาน
โทร 092-614-4426 หรือส่งแบบท่อและเงื่อนไขการใช้งานเข้ามา เดี๋ยวทีมงานเสนอราคากลับให้ครับ
