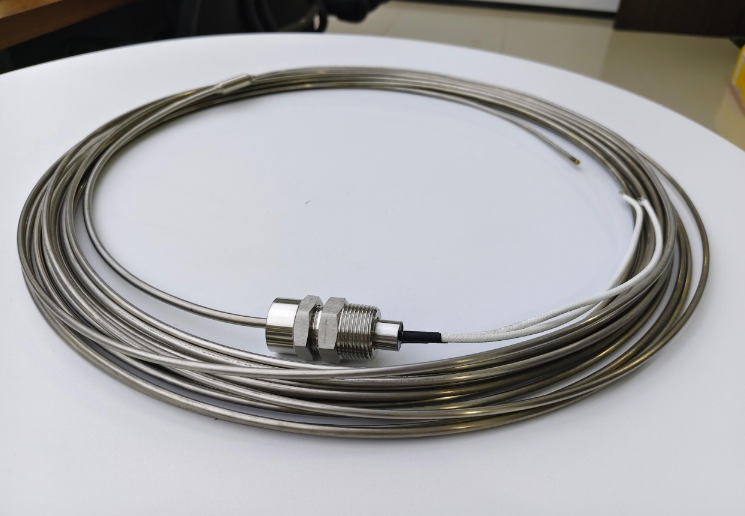

ให้ความร้อนกับ hopper สกรูลำเลียง โรตารีวาล์ว หรือท่อ/ถังที่ต้องทนอุณหภูมิสูง — งานแบบนี้สาย Heat Tracing โพลิเมอร์ทั่วไปมักทนไม่ไหว เพราะปลอกพลาสติกรับได้แค่หลักร้อยองศาต้น ๆ และกำลังไฟลดลงเมื่ออุณหภูมิสูงขึ้น คำตอบคือ MI Heating Cable (สายทำความร้อนหุ้มฉนวนแร่ Mineral Insulated) ที่ปลอกเป็นสเตนเลส 316L ไส้ในเป็นผงแร่ MgO อัดแน่น ทนได้ถึง 600°C และให้กำลังไฟคงที่ตามที่ออกแบบ
MI Heating Cable เป็นสายทำความร้อนแบบ Constant Wattage ตัวนำความร้อน Cr20Ni80 หุ้มด้วยผงแร่ MgO อัดแน่นและปลอกโลหะ 316L ตลอดทั้งเส้น จึงทนอุณหภูมิสูง ทนแรงกระแทกและการเสียดสี ปิดผนึกปลายกันน้ำ/ฝุ่นระดับ IP67 KMI.Team Engineering ออกแบบและผลิตเป็นชิ้นงานตามแบบ (made-to-order) — กำหนดความยาวช่วงร้อน ค่าความต้านทาน กำลังไฟ (W/m) ความยาว cold lead และหัวต่อให้ตรงกับอุปกรณ์ของคุณ รวมถึงงาน เปลี่ยนทดแทนสาย MI นำเข้า ของเดิมที่ชำรุด
จุดเด่นของ MI Heating Cable
- ทนอุณหภูมิสูงถึง 600°C — ปลอกสเตนเลส 316L + ฉนวน MgO ทนได้กว่าสายโพลิเมอร์มาก เหมาะกับงานอุณหภูมิสูงและกำลังสูง
- แข็งแรง ทนงานหนัก — ปลอกโลหะทั้งเส้น ทนแรงกด แรงกระแทก การเสียดสี และสัมผัสผิวงานได้โดยตรง
- กำลังไฟคงที่ (Constant Watt) — ออกแบบค่า W/m และความต้านทานตายตัวตามภาระความร้อนของงาน
- สั่งผลิตตามงาน — กำหนดความยาวช่วงร้อน ความยาว cold lead ขนาดสาย และหัวต่อได้ตามแบบ (ไม่ตัดหน้างาน)
- ปิดผนึกปลายระดับ IP67 + หัวต่อเกลียว 1/2″ — รอยต่อร้อน-เย็นเชื่อมแบบ brazed หรือ laser welded แน่นหนา
- ใช้ได้ทั้ง 230V และ 380V — ต่อวงจรแบบ series / parallel / delta ตามการออกแบบ
สเปกโครงสร้าง
| หัวข้อ | รายละเอียด |
|---|---|
| โครงสร้าง | Single-core (แกนเดี่ยว) |
| ตัวนำความร้อน | Cr20Ni80 |
| ฉนวน | ผงแร่ MgO อัดแน่น (Compacted MgO) |
| ปลอกนอก | สเตนเลส 316L |
| ขนาดสาย (Ø) | 4 / 5 / 6 มม. (ตามรุ่น/การออกแบบ) |
| อุณหภูมิใช้งานสูงสุด | ≤ 600°C |
| หัวต่อ (Fitting) | เกลียว 1/2″ |
| รอยต่อร้อน-เย็น | Brazed หรือ Laser Welded |
| ซีลปลายสาย | IP67 |
| รัศมีดัดโค้งต่ำสุด | 6 เท่าของขนาดสาย |
| Cold lead | ตามที่ออกแบบ |
| ความต้านทาน / กำลังไฟ / ความยาว | สั่งผลิตตามงาน (Made-to-order) |
หมายเหตุ: MI เป็นชิ้นงานสั่งผลิตเฉพาะงาน ค่าความต้านทาน W/m และความยาวจะคำนวณจากอุณหภูมิเป้าหมายและภาระความร้อนของหน้างานจริง

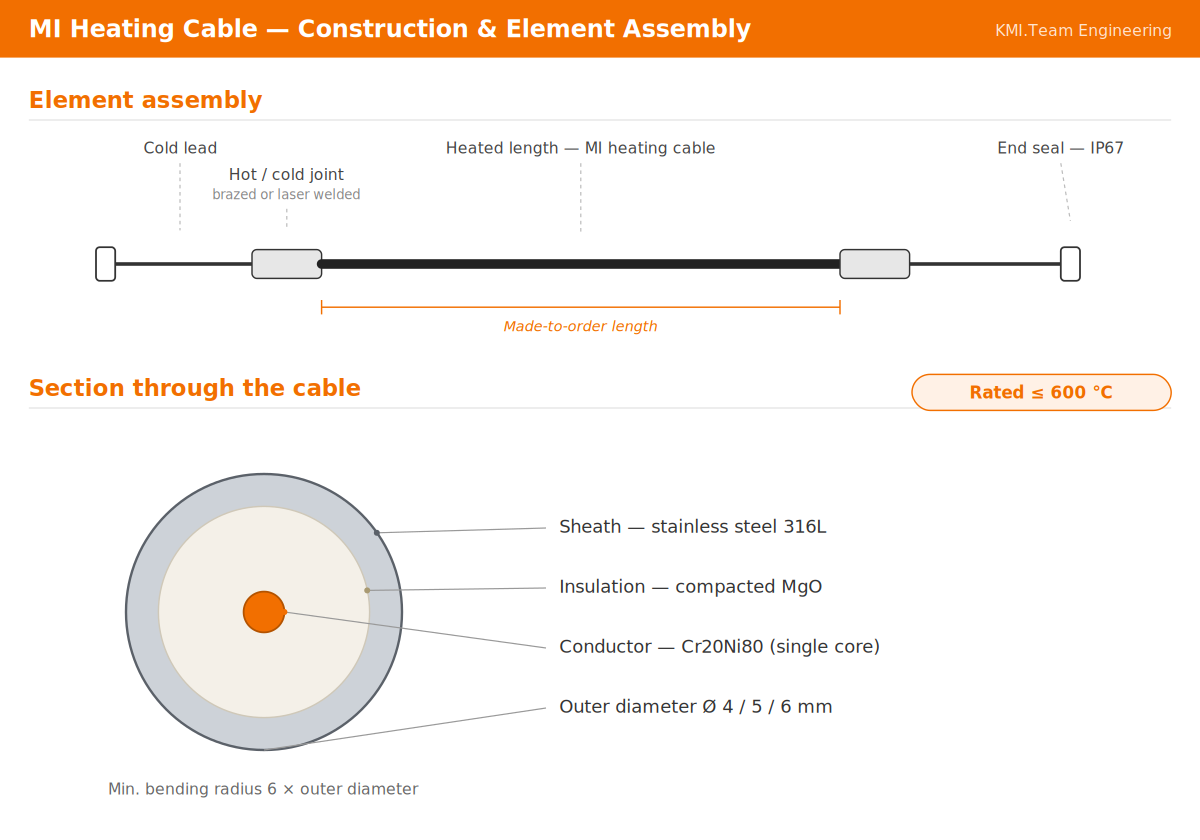

โครงสร้างสายและ Element Assembly
โครงสร้างสาย MI (หน้าตัด) และการประกอบเป็นชิ้นงาน — cold lead / รอยต่อร้อน-เย็น / ช่วงให้ความร้อน / ซีลปลาย IP67 สั่งผลิตความยาวตามงาน
เลือก MI หรือ Self-Regulating?
| หัวข้อ | MI (Mineral Insulated) | Self-Regulating |
|---|---|---|
| ปลอก / โครงสร้าง | โลหะ 316L + MgO | โพลิเมอร์ |
| อุณหภูมิสูงสุด | ≤ 600°C | ≤ ~185°C |
| ลักษณะกำลังไฟ | Constant watt (ตายตัว) | ปรับเองตามอุณหภูมิ |
| ตัดหน้างาน | ไม่ได้ (สั่งผลิตตามความยาว) | ตัดได้ตามความยาว |
| เหมาะกับ | อุณหภูมิสูง กำลังสูง งานทนหนัก | กันน้ำแข็ง / รักษาอุณหภูมิต่ำ-กลาง |
งานรักษาอุณหภูมิต่ำ-กลางหรือกันท่อแข็งตัว เลือก Heat Tracing แบบ Self-Regulating จะคุ้มและติดตั้งง่ายกว่า ส่วนงานอุณหภูมิสูงหรือกำลังสูง MI คือคำตอบ
งานที่ใช้บ่อย
- Hopper / ถังกรวย ที่ต้องอุ่นวัสดุให้ไหลลงตัว ไม่จับตัวเกาะผนัง
- Screw conveyor / สกรูลำเลียง
- Rotary valve / โรตารีวาล์ว
- ท่อและถังกระบวนการที่ต้องรักษาอุณหภูมิสูง
- งานเปลี่ยนทดแทนสาย MI นำเข้าของเดิมที่ชำรุด
ข้อมูลที่ต้องใช้ในการออกแบบ/เสนอราคา
- อุปกรณ์ที่จะให้ความร้อน (hopper / สกรู / วาล์ว / ท่อ / ถัง) พร้อมขนาดและความยาวหรือพื้นที่
- อุณหภูมิเป้าหมายและอุณหภูมิที่ต้องรักษา
- วัสดุในระบบและอุณหภูมิแวดล้อม
- แรงดันไฟที่มี (230V 1 เฟส หรือ 380V 3 เฟส)
- ความยาว cold lead ที่ต้องการ
- เป็นพื้นที่อันตราย (Ex) หรือไม่ เพื่อเลือกอุปกรณ์ปลายสายให้เหมาะสม
แต่ละวงจรควรควบคุมด้วย temperature controller คู่กับ overheat cut-out เพื่อคุมอุณหภูมิผิวงานและตัดการทำงานเมื่อเกินพิกัด ส่งข้อมูลข้างต้นมา ทีมวิศวกร KMI จะคำนวณค่าความต้านทาน W/m และความยาว พร้อมออกแบบวงจรและหัวต่อให้ครบ
MI (Mineral Insulated) Heating Cable – Key Specifications (English)
| Item | Specification |
|---|---|
| Type | Mineral insulated, constant-wattage heating cable, made to order as a finished element |
| Construction | Single-core |
| Heating Conductor | Cr20Ni80 |
| Insulation | Compacted MgO |
| Sheath | Stainless steel 316L |
| Cable Diameter | Ø 4 / 5 / 6 mm |
| Maximum Operating Temperature | 600 °C |
| Fitting | 1/2 inch thread |
| Hot / Cold Joint | Brazed or laser welded |
| End Seal | IP67 |
| Minimum Bend Radius | 6 × cable diameter |
| Supply Voltage | 230 V single-phase or 380 V three-phase; series / parallel / delta circuits |
| Resistance / W/m / Hot Length / Cold Lead | Designed per application — not field-cuttable |
| Typical Applications | Hoppers, screw conveyors, rotary valves, high-temperature process pipes and vessels, replacement of imported MI cables |
| Control | Temperature controller with over-temperature cut-out per circuit |
| Manufacturer | KMI.Team Engineering Co., Ltd., Nakhon Pathom, Thailand — free load calculation and circuit design • Tel 092-614-4426 |
คำถามที่พบบ่อย (FAQ) – MI Heating Cable
MI Heating Cable คืออะไร ต่างจาก Heat Tracing ทั่วไปอย่างไร?
MI Heating Cable คือสายทำความร้อนหุ้มฉนวนแร่ (Mineral Insulated) ตัวนำ Cr20Ni80 หุ้มผง MgO อัดแน่น ปลอกสเตนเลส 316L ทั้งเส้น ทนอุณหภูมิได้ถึง 600°C ต่างจาก Heat Tracing โพลิเมอร์ที่ทนได้เพียงประมาณ 185°C เป็นสายแบบ Constant Wattage ที่ผลิตเป็นชิ้นงานตามแบบ ตัดหน้างานไม่ได้
MI Heating Cable เหมาะกับงานอะไร?
Hopper และถังกรวยที่ต้องอุ่นวัสดุให้ไหล, Screw conveyor, Rotary valve, ท่อและถังกระบวนการที่ต้องรักษาอุณหภูมิสูง, งานที่มีแรงกระแทก การเสียดสี หรือสัมผัสผิวร้อนโดยตรง และงานเปลี่ยนทดแทนสาย MI นำเข้าของเดิมที่ชำรุด
สเปคของ MI Heating Cable KMI เป็นอย่างไร?
โครงสร้าง Single-core ตัวนำ Cr20Ni80 ฉนวน MgO อัดแน่น ปลอก 316L ขนาดสาย Ø 4 / 5 / 6 mm อุณหภูมิใช้งานสูงสุด 600°C หัวต่อเกลียว 1/2 นิ้ว รอยต่อร้อน-เย็นแบบ Brazed หรือ Laser Welded ซีลปลายสาย IP67 รัศมีดัดโค้งต่ำสุด 6 เท่าของขนาดสาย ใช้ได้ 230 V และ 380 V ต่อวงจร series / parallel / delta ค่าความต้านทาน W/m ความยาวช่วงร้อน และ cold lead สั่งผลิตตามงาน
สั่ง MI Heating Cable ต้องแจ้งข้อมูลอะไรบ้าง?
อุปกรณ์ที่จะให้ความร้อนพร้อมขนาดและความยาวหรือพื้นที่, อุณหภูมิเป้าหมายและอุณหภูมิที่ต้องรักษา, วัสดุในระบบและอุณหภูมิแวดล้อม, แรงดันไฟ (230 V 1 เฟส หรือ 380 V 3 เฟส), ความยาว cold lead ที่ต้องการ และพื้นที่เป็น Ex หรือไม่ ทีมวิศวกร KMI คำนวณค่าความต้านทาน W/m ความยาว และออกแบบวงจรกับหัวต่อให้
MI Heating Cable ตัดความยาวหน้างานได้ไหม?
ไม่ได้ เพราะเป็นสาย Constant Wattage ที่ความต้านทานขึ้นกับความยาว การตัดจะเปลี่ยนกำลังไฟและทำลายซีล จึงต้องสั่งผลิตความยาวช่วงร้อนและ cold lead ให้ตรงกับงานตั้งแต่แรก ถ้าต้องการสายที่ตัดหน้างานได้ให้ใช้ Heat Tracing แบบ Self-Regulating สำหรับงานอุณหภูมิต่ำ-กลาง
Where to buy mineral insulated (MI) heating cable in Thailand?
KMI.Team Engineering Co., Ltd. (Nakhon Pathom, Thailand) designs and manufactures made-to-order MI heating cable elements — 316L sheath, MgO insulation, Cr20Ni80 conductor, up to 600 °C, IP67 end seals, 1/2 inch fittings, 230 / 380 V — for hoppers, screw conveyors, rotary valves and high-temperature pipes, including replacement of imported MI cables. Tel 092-614-4426.
