ฮีตเตอร์เหนี่ยวนำแม่เหล็กไฟฟ้า (Electromagnetic Induction Heater)
ต้องการความร้อนที่ถัง ถังกวน กระบอกสกรูเครื่องฉีดพลาสติก หรือท่อ แต่ฮีตเตอร์แบบสัมผัสเดิมกินไฟสูง เสื่อมเร็ว และสูญเสียความร้อนออกสู่รอบข้างมาก? ระบบเหนี่ยวนำแม่เหล็กไฟฟ้าทำให้ผนังโลหะของชิ้นงาน “ร้อนด้วยตัวเอง” จากกระแสไหลวน (Eddy Current) ประสิทธิภาพการแปลงพลังงานสูงถึงประมาณ 98%

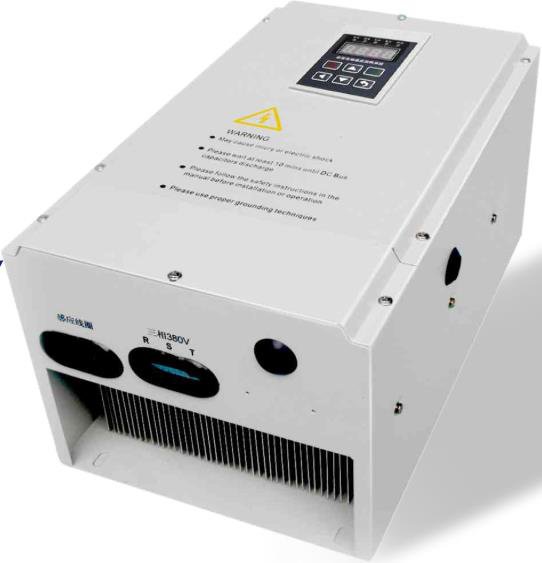

ชุดควบคุม (Induction Controller) แปลงไฟ 220V หรือ 3 เฟส 380V 50/60Hz เป็นความถี่สูง 10–40 kHz จ่ายเข้าขดลวดคอยล์ที่พันรอบชิ้นงาน ใช้งานร่วมกับ Temperature Controller และ Thermocouple ได้ทันที
จุดเด่น
- ประหยัดพลังงานกว่าฮีตเตอร์ลวดความต้านทานแบบเดิม ความร้อนเกิดที่ผนังภาชนะโดยตรง
- ขดลวดคอยล์ไม่สัมผัสผิวร้อน อายุการใช้งานยาว บำรุงรักษาน้อย
- ควบคุมกำลังได้ต่อเนื่อง รองรับ Soft Start, PID และสัญญาณ 4-20mA / 0-5V / 0-10V
- มีทั้งรุ่น 1 เฟส 220V และ 3 เฟส 380V ตั้งแต่ 2.5 ถึง 80 kW
ตารางสเปค (RZ Series)
| รุ่น | ไฟเลี้ยง | กำลัง | กระแส | Inductance | สายคอยล์ |
|---|---|---|---|---|---|
| RZ-HB-2.5K220A | 180–260V | 2.5 kW | 11 A | 100 µH | 4 mm² |
| RZ-HB-3.5K220A | 180–260V | 3.5 kW | 15 A | 90 µH | 4 mm² |
| RZ-FB-5K220D | 180–260V | 5 kW | 23 A | 160 µH | 6 mm² |
| RZ-FB-8K220D | 180–260V | 8 kW | 36 A | 140 µH | 10 mm² |
| RZ-FB-10K220D | 180–260V | 10 kW | 45 A | 130 µH | 10 mm² |
| RZ-HB-8K380D | 380–450V | 8 kW | 12 A | 170 µH | 6 mm² |
| RZ-HB-10K380D | 380–450V | 10 kW | 15 A | 150 µH | 10 mm² |
| RZ-HB-12K380D | 380–450V | 12 kW | 18 A | 130 µH | 10 mm² |
| RZ-HB-15K380D | 380–450V | 15 kW | 23 A | 120 µH | 16 mm² |
| RZ-HB-20K380D | 380–450V | 20 kW | 30 A | 100 µH | 20 mm² |
| RZ-HB-25K380D | 380–450V | 25 kW | 38 A | 90 µH | 25 mm² |
| RZ-FB-30K380D | 380–450V | 30 kW | 45 A | 200 µH | 16 mm² |
| RZ-FB-40K380D | 380–450V | 40 kW | 60 A | 180 µH | 20 mm² |
| RZ-FB-50K380D | 380–450V | 50 kW | 75 A | 160 µH | 25 mm² |
| RZ-FB-60K380D | 380–450V | 60 kW | 90 A | 150 µH | 30 mm² |
| RZ-FB-80K380D | 380–450V | 80 kW | 120 A | 120 µH | 50 mm² |
ต้องการไฟ 110V หรือ 3 เฟส 220V สอบถามทีมงานได้

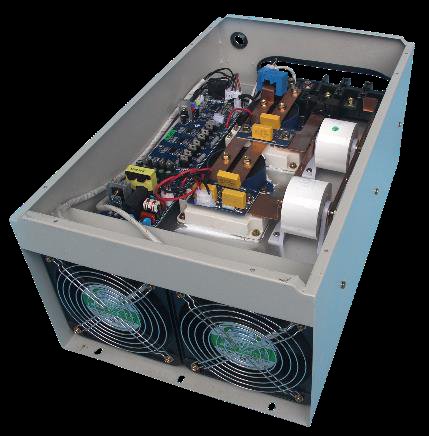

โครงสร้างภายใน
ภายในประกอบด้วย IGBT, Rectifier Bridge, Filter Capacitor, Resonant Capacitor และพัดลมระบายความร้อน
การต่อระบบ
ไฟเข้า 220/380V → Leakage Breaker → Magnetic Ring → Induction Heater → Heating Coil ที่พันรอบชิ้นงาน โดยมี Thermocouple ส่งสัญญาณกลับเข้า Temperature Controller และสั่งกำลังผ่านสัญญาณ 0-10V / 4-20mA หรือสัญญาณ Switch
การใช้งาน
กระบอกสกรูเครื่องฉีดพลาสติก / เครื่องอัดรีด, อุ่นน้ำมันและของเหลวในถัง, ทำน้ำร้อน, ให้ความร้อนท่อ, หลอมโลหะ, Soldering, Tempering และงานสั่งทำพิเศษ
สินค้าที่ใช้ร่วมกัน
Scraw Barrel Induction Heat • Induction Heat Machine • Thermocouple
สอบถาม/เลือกขนาดที่เหมาะกับงานของคุณ โทร 02-814-1842-3
Key Specifications & Capabilities
| Specification | Detail |
|---|---|
| Heating method | Electromagnetic induction (contactless, eddy-current heating) |
| Power range | 2.5 – 80 kW (RZ Series) |
| Power supply | 1-phase 220V or 3-phase 380V, 50/60 Hz (110V / 3-phase 220V on request) |
| Operating frequency | 10 – 40 kHz |
| Energy efficiency | Up to ~98% (heat generated directly in the workpiece) |
| Control signal | 4-20 mA / 0-5V / 0-10V, with Soft Start and PID |
| Temperature control | Thermocouple + Temperature Controller (PLC / automation ready) |
| Main components | IGBT, Rectifier Bridge, Filter Capacitor, Resonant Capacitor |
| Typical applications | Screw/barrel & extruder heating, pipe/tank heating, water boiling, metal melting, soldering, tempering |
คำถามที่พบบ่อย (FAQ)
Induction Heater (เครื่องกำเนิดความร้อนเหนี่ยวนำ) คืออะไร?
เป็นระบบให้ความร้อนแบบเหนี่ยวนำแม่เหล็กไฟฟ้า ทำให้ชิ้นงานโลหะร้อนด้วยตัวเองจากกระแสไหลวน (Eddy Current) โดยไม่ต้องใช้ขดลวดความร้อนสัมผัสชิ้นงาน จึงร้อนเร็ว สะอาด และควบคุมได้แม่นยำ
ประสิทธิภาพสูงกว่าฮีตเตอร์แบบขดลวดความร้อนแค่ไหน?
ประสิทธิภาพการแปลงพลังงานสูงถึงประมาณ 98% เพราะความร้อนเกิดในเนื้อชิ้นงานโดยตรง ไม่สูญเสียผ่านตัวกลาง จึงร้อนเร็วและประหยัดไฟกว่าแบบเดิม
RZ series มีกำลังให้เลือกตั้งแต่เท่าไหร่?
มีให้เลือกตั้งแต่ 2.5 kW ถึง 80 kW ทั้งรุ่นไฟ 1 เฟส 220V และ 3 เฟส 380V 50/60Hz รองรับตั้งแต่งานเล็กจนถึงงานอุตสาหกรรม
ควบคุมอุณหภูมิได้แม่นยำไหม และต่อร่วมกับอุปกรณ์อะไรได้บ้าง?
ควบคุมได้แม่นยำด้วย Temperature Controller ร่วมกับ Thermocouple รองรับ Soft Start, PID และสัญญาณควบคุม 4-20mA / 0-5V / 0-10V จึงสั่งงานผ่าน PLC หรือระบบอัตโนมัติได้
What applications is the RZ series induction heater suitable for?
It suits screw/barrel and extruder heating, pipe and tank heating, water boiling, metal melting, soldering, tempering, and other precision heating processes in the plastics, food and metalworking industries.
ใช้ไฟระบบไหน และความถี่เท่าไหร่?
ใช้ไฟ 1 เฟส 220V หรือ 3 เฟส 380V 50/60Hz ทำงานที่ความถี่สูง 10–40 kHz; รุ่นไฟ 110V หรือ 3 เฟส 220V สอบถามเพิ่มเติมได้
